28 dicembre 2015

Prove di ascolto col piccolo ricevitore SDRplay

Mi sono procurato anch'io un SDRplay. Devo dire che la lettura del post dedicato a SDRplay di Paolo Mantelli sul blog Air-Radiorama mi ha invogliato. Nel suo articolo era ben analizzato il funzionamento di questo "Pollicino" degli SDR (Leggi post) e mi sono incuriosito.

Si tratta, come sapete, di un ricevitore piccolo, poco costoso, che presenta la caratteristica di coprire dalle Onde Lunghe alle UHF. Quindi anche le mie amate FM broadcasting. Insomma mi è parso un buon compromesso.

Devo dire che la guida passo-passo alla prima istallazione che ho trovato sul sito dei produttori sdrplay.com alla voce "Start Here" si è rivelata ottima. Facile e utile davvero. Un esempio da imitare.

Detto ciò anch'io ho fatto un po' di prove, con 3 software: SDRsharp, HDSDR, SDR Console V2

Banda FM con SDRsharp: 6,5 MHz di banda effettivi
In quanto a SDRsharp ho usato una versione aggiornata. Tenete conto che con la .1411 sono state introdotte novità sostanziali, che hanno costretto i realizzatori dei plugin (piccoli programmi che si integrano con il programma principale per offrire caratteristiche particolari: scanner, registrazione, link a un database, monitoraggio banda FM...) a "rifarli".

SDRsharp è un buon programma, che a me piace. Però con SDRplay presenta alcuni problemi.

Prima di tutto compare un picco-segnale pochi kHz dal centro frequenza. Con un po' di pratica del programma si riesce ad evitarlo, ma è fastidioso. Questo "disturbo" non compare con HDSDR e Console V2.

Qui è ben visibile il segnale fisso presente su tutte le bande con SDRsharp versione .1430
L'altro problema è che in alcuni casi i plugin non riescono a controllare controllare completamente il ricevitore SDRplay. E, la cosa mi pare collegata, ogni tanto SDRsharp va in crisi e va riavviato.

SDRsharp è infatti sempre più mirato al ricevitore AirSpy e al suo upconverter di cui ho già scritto (Vedi QUI)

Con HDSDR invece le cose sono molto più fluide. Questo programma permette di settare al massimo i vari comandi di guadagno, AGC e altro di SDRplay. Anche HDSDR, com SDRsharp, può essere interfacciato con CSVUserListBrowser (vedi sito), ottimo database multiplo che consiglio a tutti.

SDRpaly con HDSDR in 40 metri
Ho però riscontrato un problema con HDSDR: sui lati dello spettro mi compaiono delle immagini, dei segnali fantasma che non esistono. Basta saperlo e si riconoscono al volo.

Con SDR Console V2 il controllo complessivo del ricevitore SDRplay mi è meno fluido che con HDSDR, nel complesso comunque mi pare che le cose funzionino. Dovrò però capire meglio alcuni settaggi per la banda FM.

SDRplay in banda FM con SDR Console V2
Di seguito alcuni ascolti in onde corte fatti a Milano. Luogo non proprio ideale. Il divertimento è garantito comunque anche se non è una DX machine.

5915 10/12 2010 ZNBC Radio 1, Zambia, long talks, African language, weak
6110 10/12 2015 Radio Fana, Ethiopia, nice afro songs, good
6130 10/12 2020 TWR, Manzini, Swaziland, start bc in an Afican language, weak

9390 10/12 1830 R Thailand, Udon Thani, Thai, songs, good
9505 20/12 1834 R. Africa, via Sudan, Haussa to Nigeria, fair
9524.98 20/10 Voice of Indonesia, Jakarta, German, songs, talks, weak at 1900 EE bc
9664.9 10/12 2030 Voz Missionaria, Florianopolis, Brazil, Voz do Brasil, fair
9700 10/12 1300 RNZI, New Zealand, Reports, fair/good
9925 20/12 1826 Radio Pilipinas, Tinang, Philippines, talks, Tagalog, weak

Radio New Zealand Int. 11725 kHz in ECSS con HDSDR. Ascolto perfetto, senza QRM da 11730 kHz!
11764.6 10/12 2036 Super R. Deus e Amor, Curitiba, religious sermon, fair
11725 20/12 1758 RNZI, New Zealand, talks, id, news, good in Ecss
11730 10/12 1322 Radio Belarus, Minsk, long talks, strong signal, low modulation
11735 10/12 1530 ZBC, Zanzibar, Tanzania, nice songs, good
11860 20/12 1803 Rep. Yemen R. Sana'a, via Saudi Arabia, Arabic, mentioning often Yemen, good
11935 10/12 1305 Radio Veritas, Philippines, slow songs, Asian lang, fair
12050 10/12 2041 Dandal Kura, Ascnsion Isl. To Nigeria, African lang. and songs, good
12065 10/12 1310 Radio Australia, Shepparton, talks, English, weak/fair
12095 10/12 1313 FEBC Manila, Philippines, slow talks, Asian language, fair
12120 10/12 1317 FEBC Manila, Philippines, talks, Asian language, good

15140 20/12 1816 R. Sultanate Oman, Arabic, talks, songs, very good
15180 10/12 1330 AWR, Agat, Guam, id in English, start in Chinese, fair
15240 10/12 1333 TWR, Agana, Guam, songs, Asian lang. talks, weak
15345.9 20/12 1820 Radio Nacional Argentina, conversation, Spanish, fair/good
15550 10/12 1336 Reach Beyond Australia, Kununurra, English to Chinese talk translation, weak
15610 10/12 1525 WEWN, USA, Talks mabout media, good
15573 10/12 1339 Voice of Tibet, via Tajikistan?, talks mentioning Tibet, fair
17730 10/12 1349 Radio Habana, Cuba, talks about "educacion", fair/good
17845 10/12 1352 Radio Ergo, via UAE to Somalia, Somali talks, fair radioergo.org

21690 10/12 1346 R. France Int., via Madagascar, French songs, good //17620 17660 21580 15300

15 dicembre 2015

AOR 7070 un grande ricevitore nel cassetto

Negli scorsi anni, tra gli appassionati dell'AOR 7030, che considero un grande ricevitore, c'era molta attesa per il suo successore: l'AOR 7070, sempre progettato dal mitico John Thorpe. Poi però il vento della storia della radio è cambiato. La produzione prima è entrata in crisi per questioni economiche. Poi è arrivato il fenomeno SDR, che ha visto tra i protagonisti anche gli italiani. Così il progetto del nuovo ricevitore di alto livello è rimasto nel cassetto.

Però un prototipo dell'HF-7070, questa la denominazione ufficiale, è stato costruito ed è possibile leggere una recensione, davvero interessante. Per scaricare il PDF clicca qui

Il prototipo dell'HF-7070

14 dicembre 2015

SpyVerter, l'upconverter per Airspy. Provato in HF

Un ricevitore SDR completo da 1 kHz a 1800 MHz. Costituito da due piccoli scatolotti neri. Con l'upconverter SpyVerter il ricevitore VHF/UHF AirSpy diventa a "copertura continua". Come spiega questo video (in inglese)



Le specifiche dichiarate dal produttore airspy.com :

  • NF better than 8dB
  • IIP3 > +30dBm
  • Minimum RF Input: 1 kHz
  • Maximum RF Input: 60 MHz
  • IF frequency: 120 – 180 MHz
  • Phase noise at 10kHz: -122 dBc/Hz
Ho voluto provarlo e ordinato il mio SpyVerter. Riceve da 1 kHz a 60 MHz e porta i segnali ricevuti in alto di 120 MHz, evitando così di finire nella rischiosa area 88-108 MHz delle FM broadcasting.

La connessione tra i due scatolotti neri non è evidente. Non ci sono istruzioni. Comunque osservando alcune immagini sul web ho ricavato che il lato di SpyVerter dove è collocata la presa USB è quello dell'uscita a cui collegare AirSpy, mentre quello opposto è il lato input a cui collegare l'antenna.

SpyVerter non necessita di essere alimentato tramite la porta USB se usato con AirSpy e il software SDRsharp, in quanto quest'ultimo permette di selezionare tra le impostazioni oltre che la casella SpyVerter anche la casella Bias Tee, che permette di alimentare l'upconverter attraverso il ricevitore AirSpy.

Regolazioni
La regolazione della sensibilità viene fatta tramite il comando presente nella stessa finestra, si possono scegliere diverse opzioni di controllo. Personalmente preferisco usare il Linearity mode, ma c'è chi preferisce il Sensitivity mode.

8 MHz di banda: dai 49 fino ai 25 metri compresi
Come hanno osservato anche altri DXer i segnali HF vengono ricevuti bene. L'upconverter è pulito e sensibile. L'ascolto, con SDRsharp, è gradevole sia per le broadcasting che in SSB utility o radioamatori. A Milano non sono in grado di fare prove veritiere in onde lunghe e medie, a causa del troppo QRM, peraltro aumentato in questi giorni tra luci e stufette.

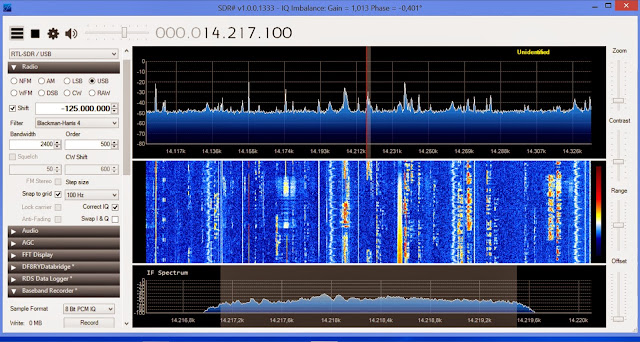

Ham in 20 metri
Aspetto negativo il fatto che SpyVerter non è fornito di switch per cambiare bypassare l'upconverter. E' una scelta del costruttore, per non introdurre disturbi e per non compromettere la qualità della ricezione. Quindi o si scollega/collega manualmente o si usano due antenne e uno switch piazzato tra antenna 1 e AirSpy (per VHF/UHF), in una posizione, e Antenna 2/SpyVerter e AirSpy (per le LW/MW/HF), nell'altra posizione.

Reach Beyond Australia su 15430 kHz
Prova pratica
Di seguito un centinaio di ascolti broadcasting, dalle bande tropicali fino ai 21 MHz. Come si vede ci si può divertire anche in città (Milano) con un semplice dipolo ripiegato (T2FD) di 15 metri.

3330 6/12 0214 CHU, Ottawa, Canada, time, weak
3985 6/12 0110 Radio 700, Kall-Kekel, Germany, songs, good
4009.9 6/12 0115 Birinchi Radio, Bishkek, Kyrgyzstan talks, mx, weak
4026 6/12 0120 Laser Hot Hits, England, songs, fair
4810 7/12 1730 AIR Bhopal, India, id, fair
4835 7/12 1745 VL8A ABC, Alice Springs, Australia, talks, weak
4880 7/12 1738 AIR Lucknow, India, end bc s.off 1740 fair
4930 7/12 1741 VOA, Mopeng Hilla, Botswana, music, good
5025 6/12 0125 Radio Rebelde, Cuba, songs, "Musica viva", good

Radio 700 nella banda dei 75 metri
5855 7/12 1748 Radio Free Asia, Saipan, Mariana Isl., American songs, Korean, good
5939.86 7/12 2135 Voz Missionaria, Camboriu,Brazil, talks, weak/fair
5950 7/12 1751 V. of Tigray Revolution, Addis Abeba, Ethiopia, interview, fair
5952.5 6/12 0130 Radio Pio XII, Bolivia, talks, weak
5995 5/12 2240 RTV du Mali, Bamako, Afro songs, poor mod. fair signal
6005 6/12 0935 R. Mi Amigo, Kall-Krekel,  Germany, nice songs, listener reports, fair/good
6009.92 10/12 0658 R. Inconfidencia, Belo Horizonte, songs, talks, weak
6034.95 6/12 0135 BBS, Bhutan, talks, Vn, fair
6040.38 6/12 0140 RB2, Curitiba, Brazil, talks, weak
6061.6 5/12 2245 IRIB Voice of Iran, Zahedan, Arabic, drama, good
6070 6/12 0944 Goldraush, via Channel 292, Rohrbach, Germany, German, oldies, good
6080 7/12 1754 Belaruskoye R1, Minsk, talks, poor QRM VOA Sao Tome,
6095 6/12 0953 KBC, Nauen, Germany, usual nice program, very good
6110 7/12 1757 Radio Fana, Ethiopia, nice HOA songs, fair signal, QRM Iran in Russian
6115 5/12 2249 WWCR, Nashville, English, fair
6130 7/12 1847 TWR, Manzini, Swaziland, song' end prg start new one, African lang fair
6134.8 6/12 0144 Radio Santa Cuz, Bolivia, songs, weak
6150 5/12 2327 VOA, Udon Thani, Thailandia, signin on, id, news, Burmese, fair
6150 6/12 0958 Europa 24, Datteln, Germany, great id and news, German, fair
7310 6/12 1003 R. 700, Kall-Krekel, Germany, songs, greetings to listeners, German, good
7335 7-12 2120 R. Algerienne, Issoudun, France, religious song, fair //9380
7340 7/12 1800 CRI, Kashi, Cina, Italian, news, good //7435
7365 6/12 1007 HCJB, Weenermoor, Germany, talks, German, fair/good
7480 7/12 1805 Radio Payam e-Doost, Maiac, Moldovia, reports, good
7495 7/12 1810 VoA Deewa Radio, Udon Thani, Thailand, music loop, good //9355
7505 6/12 0205 WRNO, New Orleans, USA, religious, fair
7850 6/12 0210 CHU, Ottawa, Canada, time, weak

Radio Mi Amigo 9560 kHz, Radio Medi 1 9575 e Radio Australia 9580
9265 5/12 2255 WINB, Red Lion, USA, music, ids, relious, fair
9390 7/12 1815 R. Thailand, Udon Thani, Thai, nice songs, very good
9395 5/12 0933 WRMI, Okeechobee, USA, Religious sermon, English, weak
9370 5/12 2300 WWRB, Manchester,  USA, English, religius, fair
9400 5/12 0930 Denge Kurdistan, Gavar, Armenia, talks, fair
9420 7/12 1819 Voice of Greece, Avlis, Greek, conversation, weak/fair
9430 5/12 0925 FEBC Manila, Philippinas, talks Chinese, fair
9475 7/12 2325 WTWW, Lebanon, TN, USA, Religious sermon, English, fair
9485 6/12 1450 Hamburg Lokal Radio, Germany, songs, id at 1439, low modulation, fair
9490 6/12 0148 Radio Republica, via France, to Cuba, politics, fair signal but jammed
9505 7/12 1823 Voice of Africa, Al-Aitahab, Sudan, Afro songs, fair/good
9505 5/12 2303 World Harvest Radio, Cypress Creek, USA. religiouse, good
9560 5/12 1135 Radio Mi Amigo, Kall-Krekel, Germany, English, nice songs good
9650 7/12 1615 Radio Sonder Grense, Meyerton, South Africa, talks, Afrikaans, fair
9665 6/12 0152 Voz Missionaria, Florianopolis, Brazil, religious, ids, fair
9575 5/12 0940 Medi 1, Morocco, songs, very good
9580 5/12 0938 R Australia, Shepparton, English. talks, weak QRM Medi 1
9689.9 10/12 0643 Voice of Nigeria, talks, reports, Hausa, weak/fair
9700 6/12 1540 R. New Zealand Int. nice songs, really good!
9765 5/12 0950 Radio New Zealand Int., music, talks, English, weak/fair
9819.25 6/12 0156 Radio Aparecida, S.Paulo, Brazil, talks, weak
10000 6/12 0159 Observatorio Nacional, Rio de Janeiro, Brazil, time & ids, weak/fair

11520 6/12 0925 WEWN, Birmingham Alabama, USA, focus talks, English, fair
11625 7/12 1629 R Vaticana, Talata Volonondry, Madagascar, start bc in Amharic, fair
11660 7/12 1632 TWR, Manzini, Swaziland, HOA songs, bc to Ethiopia, fair
11650 5/12 2308 Radio Sultanate Oman, Arabic, talks, good
11665 5/12 2311 Wai FM, Malaysia, talks, songs, poor/weak fading
11735 7/12 1620 ZBC Zanzibar, Tanzania, reports Swahili, good
11750 7/12 1635 Sri Lanka BC, Trincomalee, Asian songs, very good
11764.63 7/12 2115 Super Rádio Deus é Amor, Curitiba, Brazil, usual religious, weak
11780 10/12 0615 R. Nacional Brasilia,Brazil, songs, fair
11815 10/12 0625 R. Brasil Central, Goiana, romantic songs, fair/good
11856.2 10/12 0634 R. Aparecida, Brazil, Holy Rosary, fair
11934.89 10/12 0637 RB2, Curitiba, songs, weak
12050 7/12 1830 Dandal Kura, Ascension, long talks African lang, fair
12065 6/12 0930 R. Australia, Shepparton, English, talks, fair, fading
12125 7/12 1639 FEBA Radio, Gavar, Armenia, talks & music, Amharic, fair/good

13580 7/12 1642 VOA, Mopeng Hill, Botswana, music, Somali, very good
13695 5/12 1015 AIR, Bengaluru, India, English, reports, fair
13840 5/12 1225 R. New Zealand Int., reports, good

Banda dei 15 MHz
15140 6/12 1412 Radio Sultanate Oman, English, western songs, good
15160 6/12 0900 KBS World Radio, Kimjae, S.Korea, Korean, talks songs, good
15190.13 6/12 0905 R. Inconfidencia, Belo Horizonte, Brazil, talks, weak
15235 5/12 1004 KTWR Trans World Radio, Agana, Guam, Chinese talks, fair
15235 7/12 1645 Channel Africa, South Africa, French, international reports, good
15245 6/12 0910 Voice of Korea, Kujang, N. Korea, music, good
15285 6/12 1332 Athmeeyayathra, Nauen, Germany, Tibetan, talks, good
15345.13 7/12 2110 REE, Argentina, bc in German, fair
15430 5/12 1143 Reach Beyond Australia, Kununurra, songs, Asian lang. good
15450 5/12 1150 Radio Veritas, Philippines, talks, Burmese, end bc, good
15505 6/12 1407 Bangladesh Betar, Dhaka, slow songs, good
15620 10/12 0605 CRI, Kashi, Cina, Italian, reports, very good
15770 7/12 1648 Brother Stairs, Okeechobee FL, USA, usual sermon, English, good
15580 6/12 0915 FEBC Manila, Bocaue, Philippines, songs, Asian lang. fair
15610 6/12 1337 WEWN, Birmingham, USA, Holy Mass, English, good
15690 6/12 0920 Radio Farda, Iranawila, Sri Lanka, Farsi, songs, fair
15825 6/12 1328 WWCR, Nashville, USA, great id, start Ministry of hope, very good

17 MHz broadcasting
17530 5/12 1010 R. Thailand, Udon Thani, talks Thai, fair/good
17580 6/12 1340 R. Habana, Cuba, Cuban songs, fair //17730
17600 6/12 1343 VOA, Pinheira, Sao Tome, talks, Somali rep. weak/fair
17660 10/12 0648 Voice of Iran, Italian program, good, low modulation
17730 5/12 1215 R. Habana, Cuba, Spanish, reports politics, fair
17880 5/12 1158 R. Mashaal, Iranawila, Sri Lanka, songs, news, Pashto, good

21610 6/12 1346 Brother Stairs, Cypress Creek, USA, usual sermon, good
21630 5/12 1205 BBC, Ascension Island, news, French, poor/weak
21675 6/12 1402 Radio Africa, Okeechobee, USA, English, religious mx, talks, fair
21690 5/12 1202 Radio France Int., Talata Volonondry, Madagascar, news French, fair

Parrocchiale milanese in NFM

Il video
Contest RTTY in 40 metri



Per saperne di più clicca qui: RTL-SDR.com

11 ottobre 2015

Stazione di ascolto remoto. Vantaggi e problemi


I
n città ascoltare è difficile. Troppo QRM. Siamo impestati da "generatori di rumore" di ogni tipo. Quando abitavo in centro a Bologna, nei primi anni Ottanta, riuscivo a utilizzare un'antenna attiva ARA 30 attaccata al tavolo delle radio dentro casa. Nonostante ciò riuscivo a fare buoni ascolti anche sulle bande basse. Oggi a Milano anche con una T2FD (poco rumorosa) sul tetto ricevo ondate di rumoracci che mi arrivano a impestare fino agli 8 Mhz. Di notte il noise cala, ma è una lotta impari.

Il router lavora in 4G e permette un buon upload

D
a tempo, qualche anno, ho messo in cantiere l'ipotesi di una stazione remota a Bocca di Magra, sul mare. Lì, per ora, il rumore è molto inferiore. Fino a un po' di tempo fa però non non c'era il servizio Adsl. Ho allora provato il servizio WiFi a 5 Ghz con un'azienda oggi scomparsa, che aveva i link al porto di Carrara (pochi km in vista ottica). Ma ho scoperto un "piccolo" problema: l'impianto produce rumore. Problema non facilmente risolvibile anche oggi, come mi ha spiegato in OM della sezione ARI di Milano che lavora proprio nel campo.

Dal pc di casa vedo il desktop a Bocca di Magra

A
inizio anno però mi sono accorto che Bocca di Magra è rientrata nelle aree servite dalla rete mobile telefonica 4G. Il vantaggio di questo sistema è che ha un ottimo download ma soprattutto un valido upload (che è quello che mi interessa, in quanto dalla stazione radio devo soprattutto caricare bit per ascoltare in remoto da Milano). Allora mi sono chiesto come fare e Michele IZ2EAS mi ha dato una dritta: usare un modem router 4G. Quelli che oltre a collegarsi all'ADSL possono usare una scheda Sim telefonica abilitata al 4G.

Mi sono procurato un router D-Link DWR-921 e ho fatto le prime prove a Milano. Purtroppo non sono riuscito a fare il forward delle porte per realizzare un collegamento tra la radio remota (software server) e il computer di casa (software client). Ci riesco con l'Adsl ma non con la 4G. Pare che sia un problema dovuto al fatto che le compagnie telefoniche preferiscano non abilitare collegamenti streaming peer to peer privati. Ma non ho trovato chiare spiegazioni da nessuna parte (non mi meraviglio considerando come in Italia si trattano i clienti).

L'Excalibur Pro in remoto. Attività in 40 m. Sotto lo spettro 0-30 MHz

M
a non mi sono arreso. Ho deciso di ricorrere a un desktop remoto. Da tempo avevo un abbonamento a GoToMyPc, facile da usare e che tra l'altro permette anche lo streaming audio, per me ovviamente fondamentale. Ho quindi installato il router a Bocca di Magra collegandolo al Pc remoto via cavo LAN (per evitare che, come ogni tanto succede, il pc perda il collegamento wireless). Come Sim ne ho acquistato una Tim annuale (199 euro tutto l'anno 10 GB al mese di traffico, raddoppiate a 20 perché già cliente Telecom) che mi fornisce un traffico adeguato alle mie necessità.

Adesso, quindi, da Milano mi collego al pc "marittimo" lavorando sul desktop remoto come se stessi lavorando su quello locale. La velocità è buona perché l'Adsl milanese è veloce in download e anche la latenza audio è ridotta e decisamente accettabile. Nelle ore di punta ci possono essere dei rallentamenti, dovuti all'Adsl. Infatti se a Milano mi collego a Internet usando lo smartphone come router, quindi in 4G, questi rallentamenti spariscono. Gli ascolti e i monitoraggi senza rumoracci a tutto s-meter sono adesso possibili.

Ascolto in remoto. Sul desktop anche CSVUserBrowser e il registratore RecAll Pro

C
i sono stati però altri due problemi da risolvere. Primo: ogni tanto i router si "inceppano" e vanno riavviati. Per ovviare ho acquistato per pochi euro un timer che una volta al giorno per pochi minuti mi toglie la corrente al router, costringendolo così ogni 24 ore a resettarsi e ripartire. Secondo: la corrente elettrica potrebbe mancare, anche per un'ora ad esempio, e un pc da tavolo si spegne. Per non dovere avere tanti problemi ho usato un notebook, che può resistere qualche ora senza dovere ricorrere a moduli di continuità costosi. Inoltre ho programmato l'aggiornamento del pc una volta alla settimana a ora prestabilita, con riavvio se serve, in modo da non trovarmi col pc in aggiornamento sul più bello. Per ora, almeno in questi primi mesi, le cose paiono funzionare... staremo a vedere, anzi ad ascoltare.
Tre Radio USA in onde medie: WMEX 1510 (sintonizzata), WFED 1500, WWKB 1520

Ecco allora qualche ascolto in onde medie e corte effettuato in remoto di recente:

1130 27-9 0500 WBBR, New York, USA, news, fair
1190 24/9 0455 R. Revolucion, Cuba, emphatic talks, "Radio Revolucion" weak/fair
1330 25-9 0457 WRCA, Waltham (Massachusetts), USA, songs talks, fair
1350 24/9 0500 Unid "Hora central", Spanish, fair
1360 25-9 0455 WDRC, Hartford CT, USA, fair, talks, weak-fair
1390 25-9 0455 WLCM, Charlotte, Michigan, music, religious talks, ids, fair talks
1510 25/9 0459 WMEX, Boston, ids, talks, good
1540 27-9 0510 WCDC New York, USA, talks, weak fair
1570 25/9 0500 CJLV, Laval, Quebec, news in French, fair
1600 25/9 0459 WNUR, Brookline, MA, USA, Spanish, songs, id "La radio mas antigua", good
1610 28/4 0312 Caribean Beacon, Anguilla, talks a usual, weak
1620 24/9 0455 R. Rebelde, Cuba, talks, reports, politics, good
1660 24/9 0500 WWRU, Jersey City, NJ, USA, Korean talks, weak/fair QRM WGIT pres
1680 24/9 0455 WOKB, Winter Garden, FL, commercials, id, songs, fair/good
1700 24/9 0455 WJCC, Miami Springs, FL, USA, Creole talks, fair QRM other US radio

774.92v 28/4 0240 IRIB R Markazi ?, Iran, Holy Kuran, fair, in USB to avoid Spain
1350 28/4 0300 ERTU, Al-Qusayr, Egypt, news, Arabic, fair
1359 28/4 0303 BBC 5 live, Bournemouth, UK, news, id, fair (850 watt)

3255 4/10 1830 BBC WS, Meyerton, S. Africa, reports, fair
3320 4/10 1833 Sonder Grense, Meyerton, S. Africa, talks, Afrikaans, fair
4835 4/10 1806 VL8A Alice Springs, Australia, talks, good
4950 4/10 1812 RNA Canal A, Angola, talks, better mod than usual, fair
5066.32 4/10 1820 R. Candip, Bunia, Congo R.D., nice songs, talks, fair/good
6090 28/4 0318 Amhara, State R. , Ethiopia, songs, good
7205 28/4 0230 Omdurman R., Sudan, Holy Kuran, id, song, good

Canada in onde medie: CJLV 1570 kHz



01 ottobre 2015

Cloud-IQ: come ascoltare in remoto con lo smartphone


Un po' di tempo fa ho postato su questo blog un articolo dedicato al nuovo ricevitore della RFSpace Cloud-IQ  (Clicca qui)


Una delle caratteristiche più interessanti di questo SDR è la possibilità di essere messo on line senza un computer. Ovvero, una volta effettuati i settaggi necessari del ricevitore e del router, basta collegarlo alla porta LAN del router perché la radio venga vista on line e sia accessibile da qualsiasi luogo dotato di connessione internet. Cloud-IQ infatti dispone, nello scatolotto, di un suo pc server dedicato. Tutti i ricevitori on line, salvo che il proprietario non decida altrimenti, modificando il settaggio, finiscono elencati su una pagina web dedicata

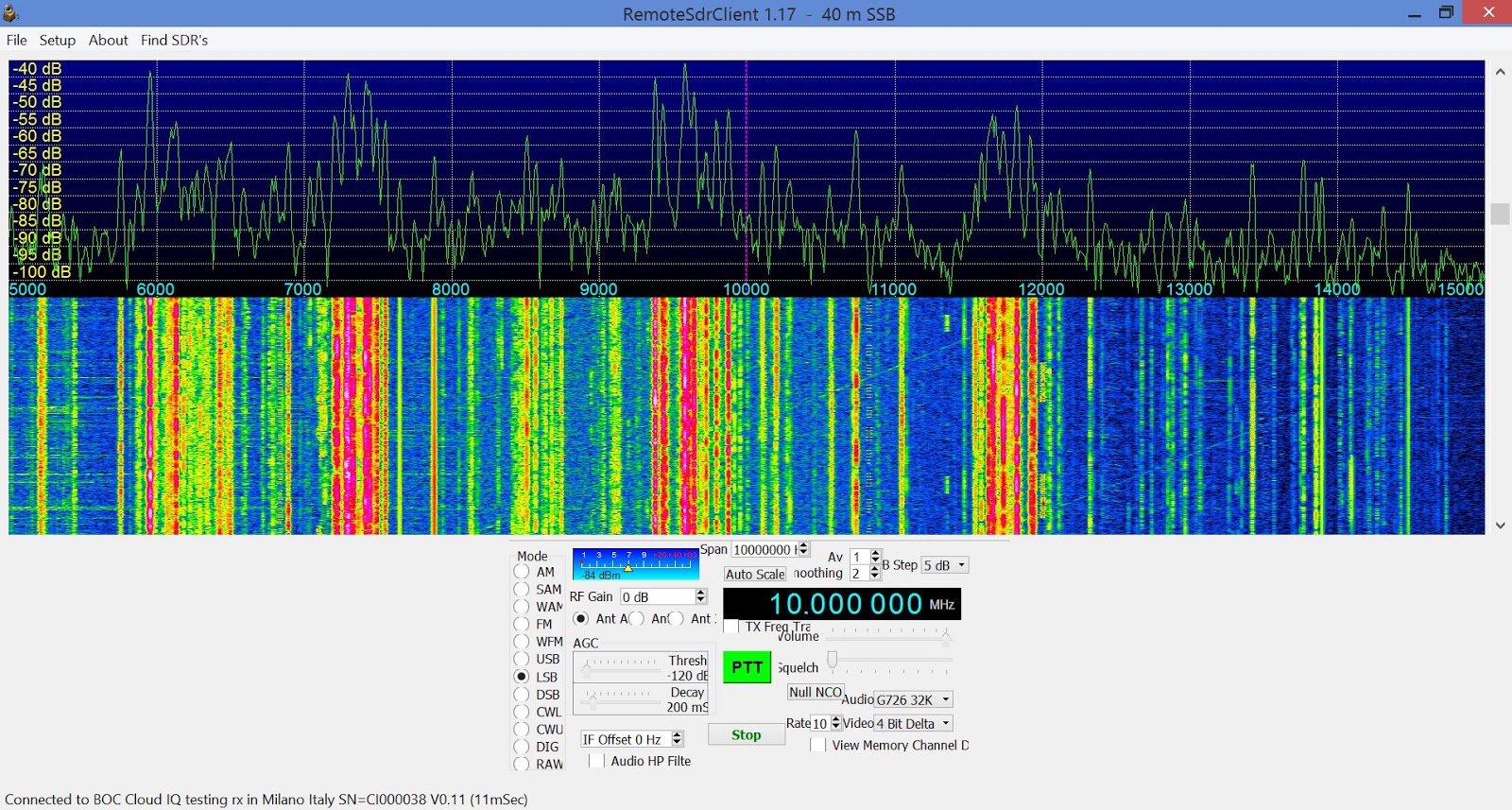

In remoto sono visibili fino a 10 MHz di banda (qui in ambiente Windows). Ottimo per monitorare aperture

Se questa pagina viene raggiunta utilizzando il programma client i ricevitori server sono marcati con un colore:  il verde indica che sono liberamente accessibili, il giallo che occorre una password, il rosso che sono in fase di utilizzo.

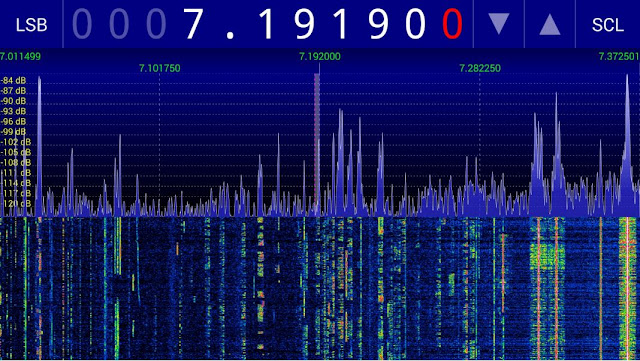

Ascoltare i radioamatori in 40 metri sullo smartphone Android con il proprio RX a casa (Android)

L'accesso può avvenire sia su piattaforma Windows che Android. Questo significa che basta uno smartphone con sistema Android 4 o superiore per potere fare DXing col proprio ricevitore di casa, o con quello messo a disposizione da qualcun altro.  Come ho potuto sperimentare in prima persona è possibile magari fare radioascolto o seguire il QSO tra due OM in 40 metri mentre sei in fila o al bar, vedi l'immagine sopra.

Tutte le informazioni e i programmi necessari per mettere in funzione e utilizzare la stazione remota sono rintracciabili sulla pagina SDRanywhere della RFSpace.

Inizio quindi da Android perché l'idea di potere ascoltare la mia radio, o anche quella di altri appassionati, col telefonino mi piace molto. Nel mio caso uso un vecchiotto Samsung S4 (Ritengo che presto sarò possibile anche con gli smartphone con sistema operativo Windows).


Nell'immagine, sopra, potete vedere la banda broadcasting degli 11 MHz con uno span di 500 kHz. Come vedete l'immagine ottenuta in remoto sul telefonino è buona.

Anche in remoto il ricevitore permette di selezionare i modi AM, AMS, FM, FMW, USB, LSB, DSB, CWL, CWU e pure il PSK31. Sotto un esempio di ricezione in PSK. Il programma centra e demodula il segnale molto facilmente. Quindi anche sul cellulare è facile ricevere e demodulare.

PSK 31 sui 40 metri con lo smartphone Android. Lo span è di 5 kHz

Se diamo una ditata sul bordo sinistro dello schermo, andando verso il centro, ecco che compare uno slide scorrevole che permette di settare i principali comandi. Ci sono svariate possibilità. Chi fosse interessato a farsi un'idea più precisa nella pagina web segnalata sopra trova anche un pdf con le istruzioni.





Passiamo ora ad alcune schermate in ambiente Windows. Ecco alcune schermate realizzate ascoltando in remoto con un pc tablet (Win 8.1)

Ascolto in PSK 31 in 40 metri (ambiente Windows)
Zoom: radio Santa Cruz e radio Aparecida in 49 metri (Ambiente Windows)
L'area delle impostazioni sul RemoteSdrClient. Span 200 kHz (Ambiente Windows)


23 agosto 2015

Cloud-IQ, la radio SDR vola sul cloud

Giorni fa mi è arrivato il nuovo ricevitore SDR della RFSpace, il CloudIQ, che tradotto in italiano suona come "Nuvola IQ". Si tratta infatti di un ricevitore pensato per stare sul cloud. Ovvero per essere facilmente collegato a Internet ed essere utilizzato in remoto, senza un pc server dedicato, anche a migliaia di chilometri di distanza. Copre da 9 kHz a 56 MHz. Ha due ingressi di antenna, selezionabili manualmente o automaticamente.


È vero che già molti ricevitori, dal Perseus all'Excalibur Pro, possono essere collegati in rete e utilizzati in remoto, ma hanno tutti bisogno di due computer: quello collegato al ricevitore (pc server con apposito software) e quello col quale ascoltare in remoto (client).

Invece il CloudIQ può essere usato in remoto senza bisogno di un pc server. Basta effettuare alcuni settaggi e collegare la radio con un cavo LAN al router modem, ovviamente connesso a internet. Non c'è bisogno di alcun pc, perché questo SDR ha al suo interno un Internet Server, che fa tutto da solo, fornendo un IQ streaming sul web fino al Pc usato per demodulare e ricevere quanto sintonizzato in remoto.


Non solo. La ricezione in remoto può essere effettuta con computer windows, OS-X, Linux e Android. Quindi anche con un tablet o uno smartphone Android, grazie al programma "SDRanywhere Android Client", scaricabile gratuitamente. Così uno può andare al mare e fare DX sotto l'ombrellone con il telefonino... Al momento non ho ancora provato a usare il mio CloudIQ in remoto, ma l'ho fatto, anche con Android, utilizzando alcuni ricevitori già on line: divertente e funzionale.

Ricezione dei 40 metri su smartphone Android da CloudIQ remoto
Se invece decidiamo di usarlo "normalmente" il CloudIQ viene collegato al router WiFi di casa ed è rintracciabile da ogni computer collegato alla nostra rete senza fili. Quindi lo scatolotto radio può essere sistemato nell'angolo radio, ma può essere utilizzato anche in camera, in salotto, sul terrazzino di casa con un notebook o un tablet windows, via WiFi. In questo caso in modo IQ offre 24 bit di risoluzione fino a 1 MHz di banda ricevuta, valore di tutto rispetto che garantisce ottime prestazioni. Se si vuole salire a 1,5 Mhz di banda l'IQ scende a 16 bit, come i migliori SDR amatoriali più conosciuti.

Span 1 MHz (Software SpectraVue)
La banda visibile e registrabile quindi non è particolarmente elevata. L'Elad FDM-S2 offre fino a 4.8 Mhz, l'Excalibur Pro 4 Mhz, il Perseus 2 MHz. Ma il ricevitore, da quanto ho letto da chi ha fatto delle prove, è molto sensibile con una dinamica eccellente, naturalmente con il tempo vedremo test seri fatti da appassionati con strumentazione adeguata. Ma soprattutto è pensato per il cloud internet, ovvero per un uso in remoto, che sia facile e agevole.

Span 200 kHz (SpectraVue software)
Il software base utilizzato, fornito di serie e aggiornabile gratuitamente, è il noto SpectraVue che nasce come un programma a uso scientifico e può non essere immediatamente "friendly" nell'uso. Ma, conoscendolo da anni, posso assicurare che è molto valido per il radioascolto e versatile. L'ascolto in ECSS è ottimo. La capacità di bucare il noise di fondo ed estrarre la modulazione anche nel caso di segnali piccoli piccoli è notevole. Tramite SpectaVue è possibile anche aggiornare il firmware di CloudIQ. Ho la sensazione che ci saranno sviluppi interessanti, anche perché la RF Space sta lavorando anche un ricevitore di classe superiore:  CloudSDR che coprirà da 9 kHz a 1200 MHz.

Per maggiori informazioni vai al sito della RFSpace Clicca Qui

Una vecchia teoria dice che le radio riceventi devono essere usate per ascoltare. Ecco qualche ascolto fatto durante le prime prove a Milano, con la solita antenna T2FD di 15 metri. Con qualche ascolto religioso sui 27 MHz.

4765 26/7 0050 R. Progreso, Cuba, romantic songs, fair
4875.13 26/7 0044 Radiodifusora Roraima, Boa Vista, Brazil, songs, weak/fair
4910 26/7 0041 AIR Jaipur, India, Indian songs, fair
4920 26/7 0015 AIR Chennai, India, id, start bc in Tamil, good
4955 26/7 0032 R. Cultura Amauta, Huanta, Peru, talks, fair
5025 26/7 0023 Radio Rebelde, Cuba, Sport live, very good
5040 26/7 0029 R. Habana, Cuba, Creole, jazz, good
5109.73 26/7 0026 WBCQ The Planet, Monticello, ME, songs, upper side modulated, good

5939.77 25/7 2218 Voz Missionaria, Camboriú, Brazil, songs, talks, fair
5952.5 25/7 2224 Radio Pio XII, Bolivia, talks, weak/fair good after 2330
5980 26/7 0003 Radio Chaski, Peru, nice music, fair
5985 25/7 2355 Padauk Myay Radio, Burma, slow music, weak
6020 25/7 2230 Voice of Vietnam 4 (pres) Buon Me Thuot, Vernacular, talks, fair
6040.5 25/7 2240 RB2, Curitiba, Brazil, talks, music, fair (better USB)
6050 25/7 2245 HCJB, Equador, songs, Spanish, under CNR1 Tibet
6070 26/7 0135 CFRX, relay CFRB 1010, Toronto, Canada, talks, commercials, fair
6134.82 26/7 0144 R. Santa Cruz, Bolivia, nice songs, in USB to avoid Brazil, fair
6135.25 25/7 2250 R. Aparecida, Brazil, religious talks, weak
6150 25/7 2255 Europa 24, Datteln, Germany, songs, news in German, fair/good
6155.12 25/7 2303 R. Fides (pres), Bolivia, talks, poor
6185 26/7 0153 R. Educacion, Mexico, classical music, chorus, fair/good
6282 25/7 2315 Abu Dhabi R., pirate, "Good morning SW family, prb with antenna, songs, good

Radio Abu Dhabi, pirata (temporali in atto)
9395 25/7 2140 WRMI Tru News, Okeechobee, FL, USA, songs, fair
9475 25/7 2145 WTWW, Lebanon, TN, USA, religious talks, fair
9485 26/7 0840 R. Gloria Int. Goehren, Germany, songs, fair, local noise
9565 25/7 2149 R. Marti, Greenville, USA, sport live, fair
9630 25/7 2153 R. Aparecida, Brazil, Holy Mass end, fair/good //11855
9664.7 25/7 2201 Voz Missionaria, Florianopolis, Brazil, "Familia missionaria", fair
9725 25/7 2210 RB2, Curitiba, Brazil, talks, fair
9819.5 25/7 R. 9 de Julho, Sao Paulo, Brazil, relay Aparecida //9630 fair

11725 25/7 2043 RNZI, New Zealand, interview, good
11735 25/7 2054 ZBC Radio, Zanzibar, Tanzania, nice songs, good
11750 25/7 2104 AWR, Station KSDA, Agat, Guam, Chinese talks, good
11764.72 25/7 2101 R. Deus e' Amor, Curitiba, Brazil, great ids, meteo, very good
11780 25/7 2058 S.R. Nacional da Amazonia,Brazil, songs, id, good
11855.34 25/7 2109 R. Aparecida, Brazil, Holy Mass, good
11894.93 25/7 2114 R. Boa Vontade, Brazil, religious talks, weak

13282 25/7 2050 Auckland Volmet, New Zealand, USB, info, weak/fair

15190 25/7 2124 R. Africa, Okeechobee FL, USA, English religious talks, over Brazil, good
15190.14 25/7 2030 R. Inconfidencia, Brazil, mx, ids, commercials, good
15344.17 25/7 2038 R. Nacional, Argentina, talks, politic ads, very good
15415 25/7 2132 R. Australia, Shepparton, talks, music, weak
15550 25/7 2135 WJHR, Milton, FL, USA, excited religious talks, USB, fair

Chiese cattoliche e protestanti sui 27 MHz

27000 26/7 0900 Parrocchia Ss. Trinità, Milano, Italy, Holy Mass (rito ambrosiano), fair AM
27650 26/7 0935 Catholic Church, Ireland, Holy Mass, weak/fair NFM
27697 26/7 0930 St. Patrick's Church, (pres), Fermoy, Catholic Holy Mass, fair, NFM
27721 26/7 0920 St. John the Evangelist Church (pres), Belfast, N. Ireland, reading, fair NFM

27 giugno 2015

ALA1530S+ Imperium: il nuovo loop della Wellbrook in azione

Finalmente ho installato a Bocca di Magra il nuovo loop Wellbrook, naturalmente con l'aiuto  di Alessandro Capra, antennista della Real Casa. E' il modello ALA1530S+ Imperium (50 kHz-30MHz), che ha sostituito il modello LFL 1010 (10 kHz-10MHz).
Questa antenna è stata migliorata rispetto ai modelli precedenti, a mio avviso già ottimi. Una sorta di evoluzione della specie.

Il nuovo loop ALA1530S+ Imperium appena istallato a Bocca di Magra
Tanto per cominciare è stato inserito un filtro taglia banda FM 88-108 MHz (soluzione da sempre sostenuta anche da un ingegnere di Torino, Claudio Re) per me molto utile, in quanto Bocca di Magra è davanti alla Versilia ed è bombardata dai decine di ripetitori a pochi km di distanza, oltre al Monte Serra.

Il noise legato all'amplificazione è stato ridotto.

In onde medie l'Intercept Point OIP3 è stato alzato a  +55dBm da +47 dBm. (OIP2 +90 dBm)

In HF il guadagno e il rapporto s/n è stato incrementato di 3 dB

Si notano anche dei miglioramenti meccanici. E deve essere stato fatto qualcosa anche nel box di alimentazione indoor. E' più grande e all'atto pratico, sostituendolo a quello vecchio per alimentare il vecchio loop, si nota meno noise locale. Forse ci sono delle schermature diverse o è stato usato qualche componente più moderno.

In ogni caso, appena installata, si è dimostrata un'antenna sensibile e soprattutto poco rumorosa. Subito con Alessandro abbiamo potuto ascoltare bene le trasmissioni parrocchiali domenicali delle chiese irlandesi in FMN sui 27 MHz. Dove erano presenti anche altri CB del Nord Europa. Evidente il buon rapporto s/n su tutte le bande. Anche segnali deboli erano ascoltabili in modo agevole. In onde medie e lunghe buoni segnali, soprattutto leggibili, anche in pieno giorno estivo.


Ma la conferma per le onde medie è arrivata la notte. All'alba Colombia e Brasile. Ma durante la notte anche tanti ascolti interessanti, dall'Iran al Sudan, dalla Nigeria a Malta. Sotto il log dei primi ascolti. Mi pare che renda l'idea. Anche perché i parametri tecnici mi interessano, ma poi quello che conta è se si ascolta o meno, soprattutto in certe condizioni e su certe bande.

ONDE MEDIE
594 22/6 2142 FRCN Kaduna, Nigeria, talks, fair //6090
657 25/6 0020 IBA Reshet Bet, Tel Aviv, Israel, talks, songs, fair - good at 0036
657 25/6 0028 IRIB R Gilan, Iran, slow songs, weak to fair going over Israel
666 22/6 0045 Antena 1, Portugal, Portuguese songs, weak, QRM Spain
684 25/6 0004 IRIB, R Khorasa, Mashad, Iran, slow song, phone talks, good
702 22/6 0055 R. Jeddah, Duba, Saudi Arabia, Holy Kuran, good
765 22/6 0107 Sudan Radio, reports Arabic mentioning many times Sudan, Holy Kuran, talks, fair
846 22/6 2133 Challenger R. Italy, music, fair
882 22/6 0155 BBC WS, Washford, Wales, UK, talks, fair
900 24/6 2335 IRIB R Iran, Tehran, Holy Kuran, strong over Saudi Arabia and RAI Milan
917 22/6 2137 R Gotel, Yola, Nigeria, talks, poor/weak
963 22/6 0210 Radio Sim, Seixal, Portugal, songs, fair
999 22/6 0230 Radio Malta, music, talks, id, good !
999 24/6 2332 Radio Al Quran, Duba, Saudi Arabia, Holy Kuran, very good
1026 24/6 2328 IRIB R. Iran, Azarsha, Holy Kuran, good over Spain
1035 21/6 2303 Media Veneta, Vigonza, Italy, Italian songs, fair
1071 21/6 2300 IRIB R. Ma'aref, Qom, Iran, talks, fair
1134 21/6 2310 R Kuwait, talks Arabic, //17550
1152 21/6 2313 LBC, London, UK, talks, ids, very good
1161 24/6 2320 IRIB WS, Iran, Holy Kuran, fair/good
1188 21/6 2317 Greek Unid, Greek songs, fair
1188 21/6 2331 IRIB, R. Payam, Holy Kuran, good
1197 21/6 2321 IRIB, R. Iran, Moghan, Holy Kuran, fair/good
1220 22/6 0400 Radio Globo, Brazil, reports, weak/fair
1224 21/6 2325 IRIB, Kish, Holy Kuran, fair QRM Spain
1251 21/6 2328 IRIB, R. Iran, Kiashah, Holy Kuran, fair, QRM Holland
1270 22/6 0345 La Carinosa, id "Radio de Colombia... emitente secunda", Cartagena, Colombia, fair
1287 24/6 2132 Greek unid, Greece, non stop Greek music, fair/good
1296 22/6 2155 Radio XL, UK, Asian songs, fair signal, QRM Spain
1296 24/6 2304 IRIB R Iran, talks, Farsi, weak/good fading, QRM Spain
1323 21/6 2335 Radio Base 101, Vigonza, Italy, disco oldies, ids, good
1350 24/6 2115 Summerfest Radio, via I AM Radio pres., songs, ids, good //stream summerfestradio.co.uk
1350 1350 21/6 2344 Greek Unid, Greek songs, good some QRM Egypt
1350 22/6 2211 I AM Radio, Italy, songs, id with frequency, fair
1386 21/6 2350 Radio Liberty, Lituania, talks, Russian, fair/good
1395 21/6 2340 IRIB R Kahlij-e Fars, Iran, Holy Kuran, weak
1413 21/6 2358 Vesti FM, Moldova, Russian, talks, good
1431 22/6 0000 RAI Foggia, Italy, on air all night as Milan & Rome, good
1431 24/6 2152 Radio Sawa, Djibouti, songs, talks, over RAI Foggia, fair/good
1440 22/6 0004 R. Riyad, Rasal, Saudi Arabia, talks, Arabic, fair, //1521 1449
1449 22/6 0006 R Riyad, Jeddah, Saudi Arabia, Arabic, fair //1521 1440
1449 22/6 0006 R. Al Kuran, Saudi Arabia, Holy Kuran, weak/fair mixed with R. Riyad
1467 22/6 0010 R Riyad, Hafaral, Saudi Arabia, talks, fair //1521 & others
1467.34 24/6 2240 IRIB R Qom, talks, Farsi, fair/good little QRM Riyad 1467.00
1476.26 22/6 0015 IRIB R. Kordestan, Marivan, Iran, Holy Kuran, fair
1530 22/6 0310 VOA, Sao Tome, reports, good
1550 24/4 2105 RASD Radio, Algeria, reports, Arabic, fair
1566 22/6 2112 Greek Unid, over Vahon Hindustani, Greek songs, very good
1566 24/6 2202 TWR Africa, Benin, talks in French, weak (heard by me after long time)
1575 24/06 2211 R Farda, UAE, songs, ids, good
1593 22/6 2117 Bretagne 5, France, songs, id, fair
1593 24/6 2225 R Free Iraq (pres), Al Kuwa, Kuwait, talks, Arabic, weak/fair
1602 22/6 2127 R Seagull, Holland, nice songs, English talks, weak/fair

TROPICAL BANDS
2325 22/6 2109 VL8T Tennant Creek, Australia, reports weak/fair //2485 4835
2485 22/6 2025 VL8K Katherine, Australia, talks weak/fair //4835
3320 21/6 2225 Sonder Grense, S. Africa, songs, fair
4765 22/6 0320 R. Progreso, Cuba, songs, weak
4835 21/6 2212 VL8A Alice Springs, Australia, talks, fair
4885 21/6 2232 R Clube do Parà, Brazil, talks, sport live Brazil as on 11780, fair
4910 21/6 2213 VL8T Tennant Creek, Australia weak //4835
4925.22 21/6 2221 R Educacao Rural, Tefe, Brazil, talks, weak
4930 22/6 2019 VOA, Moepeng, Botswana, songs, good
4940 22/6 2032 VOA Sao Tome, Hausa reports talks, very good
5025 21/6 2215 VL8K Katherine, Australia, weak //4835
5066.34 24/6 1740 R Candip, Dem. Congo, talks, songs, reports in French, fair

BROADCASTING
5915 21/6 2142 ZNBC, Lusaka, Zambia, Afro songs, fair
5934.69 21/6 2134 Voz Missionaria, Brazil, songs, weak
5950 24/6 1816 V. of Tigray Revolution, Ethiopia, talks, fair
5980 22/6 0328 Channel Africa, South Africa, English, reports, good
5995   21/6 2138 RTV du Mali, talks, good signal, usual low mod.
6030 24/6 1804 R. Oromiya, Ethiopia, talks, fair/good
6089.86 21/6 2158 Radio Nigeria, Kaduna, long talks, fair/good
6090 24/6 1808 Amhara State R. Ethiopia, talks, fair, few QRM Kaduna
6110 22/6 2036 Radio Fana, Ethiopia, talks, good
6115 24/6 1812 Radio Congo, Brazzaville, reports in French, fair
6134.7 21/6 2203 R. Santa Cruz, Bolivia, musica, weak
6155.1 21/6 2208 R Fides, Bolivia, songs, weak
6185 22/6 0335 R Educacion, Mexico, songs, weak/fair
7120 22/6 2041 R. Hargheisa, Somalia, Ramadan ext. schedule, good
9630 22/6 2047 R Aparecida, Brazil, talks, fair
9724.88 21/6 2237 RB2, Curitiba, Brazil, songs, weak/fair
9745 21/6 2241 Radio Bahrain, Arabic pop songs, fair, modulated in USB
11725 22/6 2058 RNZI New Zealand, id, news, weak
11735 24/6 1819 ZBC, Zanzibar, Tanzania, talks, fair/good
11780 21/6 2233 R.Nacional Amazonia, Brazil, sport live Brazil as on 4885, fair
11855.2 22/6 2103 R Aparecida, Brazil, talks, weak //9630
15190 21/6 2146 R. Africa, USA, blues, fair/good
15190.13 24/6 2055 R Inconfidencia, Brazil, talks, weak/fair
15344.11 22/6 2106 RAE, Argentina, reports, tango, weak/fair
15415 21/6 2150 R. Australia, Shepparton, talks, good
15720 21/6 2154 RNZI, New Zealand, reports, good

Il loop sopra la Log periodica MLP62 50-1300 MHz

Per saperne di più: il sito della Wellbrook

29 maggio 2015

Come usare l'Elad FDM-S2 in modalità Panadapter (per l'OIRT)

Ecco come utilizzare l 'Elad FDM-S2 in modalità Panadapter per visualizzare e demodulare i segnali in Banda OIRT.

Elad FDM-S2 & Icom R2500
La radio ricevente è l' Icom R2500, doppio ricevitore modificato con la realizzazione di due uscite IF a 10.7 MHz.

Il segnale a 10.7 MHz viene trasferito da uno dei due RX attraverso l'uscita IF all'ingresso dell'antenna HF (0-30 MHz) dell'Elad FDM-S2. (Nelle foto si vede che il RX 1 è sui 68 MHz mentre il RX2 dell'Icom sta lavorando in banda Air)

I settaggi dell'Elad usato come panadapter

L'Elad è settato in modalità Panadapter, reverse IQ, 4.9 MHz di span (banda visualizzata 4.95 MHz). Questo permette di fissare una frequenza centrale (in questo caso 68.0 MHz su cui è sintonizzato l'Icom) che viene centrata nello spettro. Quindi spostandomi nell'ambito dello spettro visualizzato riesco a leggere la frequenza esatta, anche se ovviamente la frequenza centrale (LO) ricevuta dall'Elad è quella di 10.7 MHz, ovvero l'uscita dell'IF dell'Icom.

Con l'Elad (il software è quello originale SW2) si visualizza la banda da 65.6 MHz a 70.35 MHz circa. Sulla sinistra si vede l'audio TV R1 65.75 MHz. (immagine sotto)


Nella foto sto riascoltando una registrazione fatta al volo alle 08.32 UTC del 27 maggio 2015.

Per aiutarmi nell'identificazione uso i programma CSVuserlistbrowser che permette di scaricare diversi database tra cui quelli della tedesca FM list, curata da Gunter Lorenz. In questo caso ho scaricato il database FM E sporadico centrato su Milano. Vi sono listate le radio FM (OIRT compresa) in un range di distanze tipico della propagazione E sporadica.


In questo caso il CSVuserlistbrowser è la versione per l'Elad (vedi nel sito di DF8RY). Usando il programma VSPE si crea un paio di porte virtuali (io uso le COM 17 e COM 18) che vengono settate una nel programma CSV e l'altra nei settaggi avanzati dell'Elad.

In questo modo quando mi sposto di frequenza il CSVuserlistbrowser mi segue facendomi vedere le stazioni listate sulla frequenza sintonizzata. E' poi possibile creare un log csv a cui aggiungere, con un clic, ogni stazione che si vuole loggare.

CSVuserlistbrowser ha anche un comando che permette di vedere i paralleli di una certa stazione. Per provarli basta cliccare sulle frequenze d'interesse e l'Elad si sintonizza.
In questo caso uso due schermi: uno visualizza l'Elad e l'altro il CSVuserlistbrowser.

La stazione ricevente "OIRT dedicata"
Ovviamente questa combinazione si può realizzare con l'Elad FDM-S2 utilizzando al posto dell'Icom R2500 qualsiasi RX dotato di uscita IF (la modalità panadapter può essere applicata a diverse frequenze di uscita IF). Qualche esempio: Icom R7000, Icom R7100, AOR 5000...

Alcuni ascolti effettuati con questa "squadra" li puoi vedere cliccando qui

19 maggio 2015

ThumbNet dongle provato con l'up converter della Noolec: HF, MW, LW

Dopo avere provato la chiavetta ThumbNet sulle VHF ho deciso di provarlo anche in HF utilizzando un up converter che avevo acquistato tempo fa dalla Noolec ma poi rimasto in un qualche cassetto. Dopo avere rufolato per mezza casa sono riuscito a ritrovarlo. Lo avevo anche inscatolato in un contenitore di plastica apposito, trovato per pochi euro su eBay.

La chiavetta ThumbNet e l'up converter della Noolec

L'up converter in questione è l' Ham It Up v1.2 venduto dalla Nooelec a 44.95 dollari. Viene presentato come un high quality RF (MF, HF) converter per SDR. E' dotato di un oscillatore da 125 MHz che sposta, spiegano, il LO lontano dalla banda broadcast FM. La scheda tecnica la potete consultare cliccando qui.




Inoltre c'è anche un video su YouTube mostra come utilizzarlo:



Torniamo alla pratica


Ham 14 MHz

La prima cosa da ricordare che occorre sempre regolare in modo adeguato il guadagno della chiavetta SDR. Se il guadagno è eccessivo, e questo può variare a seconda delle bande, i segnali immagine si moltiplicano. Inoltre ricordiamo sempre che quando si opera ai margini della banda visualizzata, sia in basso che in alto, aumenta le tendenza del ricevitore a produrre immagini. Insomma si ricevono stazioni che sono su altre frequenze. Quindi prudenza e attenzione. Altrimenti si finisce col segnalare stazioni inesistenti, magari Ecos del Torbes, spenta da tanti anni,

Prova di ascolto

Poiché i ricevitori servono per ascoltare, ascoltiamo. Parlando in generale posso dire che la parte alta delle HF va piuttosto bene. Si possono fare DX simpatici sia per le broadcasting, che per utility, Ham e CB.

Ascoltando un CB siciliano e provando il metodo ECSS, insomma l'AM in banda laterale

Man mano che si scende occorre prudenza, cioè occorre settare bene i parametri del guadagno della chiavetta. Basta un po' di pratica, non è difficile. In Onde Medie tutto sommato non va male, anche se a Milano non posso fare prove che abbiano realmente senso: troppo rumore e antenna inadeguata. Lo stesso discorso per le Onde Lunghe. Anche se ovviamente un Elad FDM-S2, un Perseus, un Winradio Escalibur Pro sono, ovviamente ben altra cosa. Lo stesso dicesi per il FunCube Pro+.

Gli ascolti durante la prova (a Milano con antenna T2FD di 15 metri)
1233 17/5 2240 Rádio Dechovka, Czech Rep., folk songs, fair
1413 17/5 2235 Vesti FM, Moldova, Russian, talks, fair/good
1575 17/5 2230 Radio Farda, UAE, songs, talks, Farsi, under RAI carrier

4835 18/5 2138 VL8A ABC Alice Springs, Australia, talks, songs, fair
4919 18/5 2141 VL8T ABC Darwin, Australia, //4835 weak
5010 17/5 2220 R Taiwan Int jammed by CNR1, good signal, jammed audio
5025 17/5 2342 Radio Rebelde, Cuba, romantic songs, fair/good
5025 18/5 2140 VL8K ABC Darwin, Australia, //4835 weak
5040 17/5 2345 R. Habana, Cuba, English, talks, songs, fair/good

5915 17/5 2130 NBC, Lusaka, Zambia, phone interview, fair
5952.5 18/5 0050 Emisora Pio XII, Bolivia, talks, weak
5995 17/5 2135 RTV du Mali, Bamako, talks, fair, usual low mod.
6040.47 18/5 2258 RB2, Curitiba, Brasil, end Voz do Brasil, talks, weak
6070 17/5 2159 Channel 292, Rohrbach, Germany,English, "hot news", id, good
6089.84 17/5 2202 R Nigeria, Kaduna, reports, Hausa, fair
6135.8 16/5 2207 R Santa Cruz, Bolivia, talks, songs, weak

Radio Habana, musica cubana

9265 17/5 2320 WINB, Red Lion, USA, talks, fair/good
9390 17/5 2107 R Thailand, talks in Thai, songs, very good
9565.1 17/5 2103 R. Deus è Amor, Brazil, usual religious, fair
9575 18/5 2228 Medi 1, Nador, Morocco, nice songs, good
9630 17/5 2110 R. Aparecida, Brazil, religious, fair
9645.47 17/5 2314 R. Bandeirantes, Brazil, football live, fair
9664.7 17/5 2114 Voz Missionaria, Florianopolis, religious songs, fair
9725 16/5 2153 RB2, Curitiba, Brazil, religious, songs, fair
9730 17/5 2118 V. of Vietnam, Hanoi-Sontay, reports, songs, French, good
9740 17/5 2325 R. Sultanate Oman, Arabic, conversation, good
9819.7 16/5 2158 R 9 de Juhlo, Brazil, religious, weak

11665 17/5 2334 Wai FM, Malaysia, talks, fair
11725 16/5 2126 RNZI, New Zealand, reports, fair
11765 16/5 2130 Super Rádio Deus é Amor, Curitiba, Brazil, religious, good
11760 17/5 2338 R. Habana, Cuba, talks about Cuban music, very good
11770 16/5 2133 Voice of Nigeria, Abuja, Afro songs, good
11780 16/5 2136 RN da Amazonia, Brazil, songs, id, good
11790 16/5 2139 AWR, via KSDA Guam, Korean, talks, good
11815.05 18/5 2240 R. Brasil Central, Voz do Brasil, fair QRM Saudi Arabia 11820
11840 16/5 2142 R Habana, Cuba, reports, Spanish, fair
11855.13 16/5 2145 R. Aparecida, Brazil, song, religious, fair
11985 16/5 2148 HCJB, via Ascension, African lang, songs, talks, very good
12105 18/5 0045 WTWW Lebanon, USA, Arabic, fair/good

13800 17/5 2120-2126* Radio Spaceshuttle, end bc s.off
13845 18/5 2221 WWCR, Nashville, USA, talks, good

Broadcasting sui 15 MHz

15140 16/5 2108 R. Sultanate Oman, Arabic, radio drama, good
15190 16/5 2111 Radio Africa, Okeechobee, FL, USA, English, talks, fair
15190 17/5 2058 R. Inconfidencia, Belo Horizonte, talks about Minas G., fair
15245 18/5 2202 AWR, KSDA station, Guam, Chinese, fair
15345 16/5 2114 R Nacional Argentina, culture, good
15345 18/5 2205 RAE, Argentina, reports, Spanish, good
15415 17/5 2330 R Australia, Shepparton, talks, fair
15470 18/5 2208 R. Vaticana, Tinian, Mariana Isl. Chinese, fair/good
15610 16/5 2118 WEWN, Birmingham/Vandiver, USA, talks, English, fair
15720 18/5 2211 RNZI, New Zealand, reports, fair/good
15770 16/5 2121 WRMI, Okeechobee, FL, Studio DX 620 by R. Scaglione, Italian, fair

17550 18/5 2215 R. Kuwait, radio drama, Arabic, very good
17730 18/5 2217 R. Habana, Cuba, Spanish, politics, fair

Utility


NDB locali: Linate LNE, Codogno COD, Trezzo TZO e Piacenza PIA

5450 18/7 2146 RAF Volmet, UK, USB, good
5505 18/7 2148 Shannon Volmet, Ireland, USB, fair/good
10051 18/7 2225 Gander Volmet, Canada, USB, good
15034 18/7 2200 Trenton Volmet, Canada, USB, good
